80克空气源臭氧发生器HY-016-80A

80克空气源臭氧发生器HY-016-80A

广州佳环电器科技有限公司

一：臭氧发生器的组成

1：产品组成：臭氧发生器单元（80g/h）、220V/50HZ臭氧电源、气泵、不锈钢外壳、电流表、电压表、臭氧指示灯、电源指示灯、风扇、臭氧浓度调节旋钮

2：产品特点：石英管结构臭氧发生器，超长寿命设计、臭氧浓度高，其功率、体积比同类产品都小。

3：冷却方式：风冷+水冷。

4：气源：空气源。

二：臭氧发生器详细参数：

型号：HY-016

电源：220V  50HZ

规格：箱式

尺寸：55*40*124cm

产量：80g/h

重量：68kg

功率：1020w

气源：空气源

臭氧浓度：15-25mg/L

浓度调节：0-100%

工作频率：800-1000HZ

冷却方式：水冷+风冷

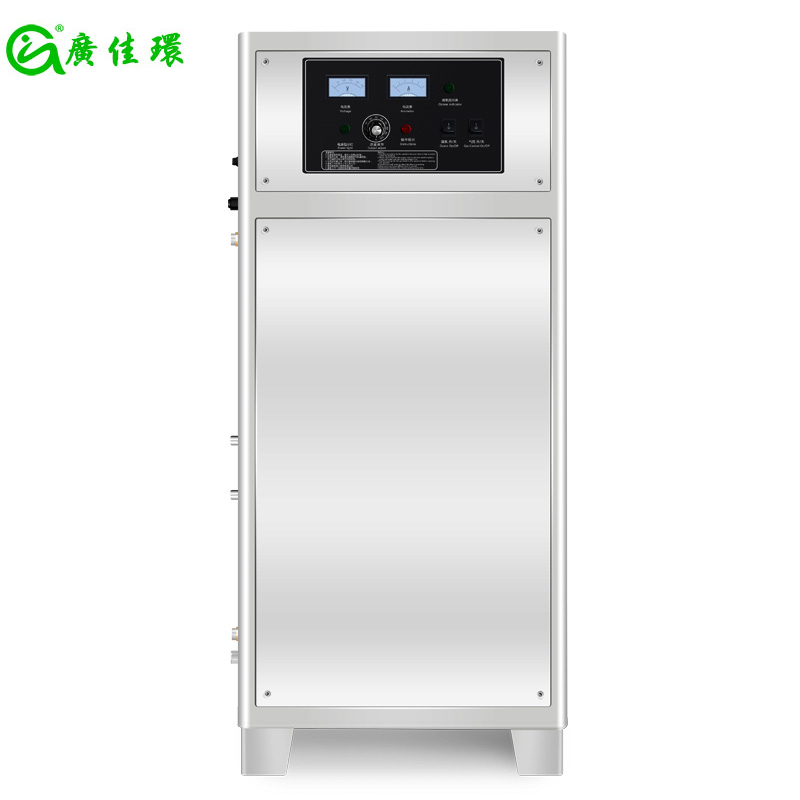

三、臭氧发生器图片：

四、使用范围：

多用于空间消毒，比如：食用菌接种室，制药厂，食品加工车间，化妆品车间等领域消毒；

五、空间消毒配臭氧机产量计算：

1、普通投加：立方空间（m3）*消毒级别/0.42/1000= g/h

2、中央空调投加：送风量*0.012+立方空间（m3）*消毒级别/0.42/1000= g/h

根据《消毒技术规范》及实际应用经验，

    三十万净化级取C = 2.5ppm = 5mg/m3；

    十万净化级级取C = 5ppm = 10mg/ m3；

    万净化级取C = 15ppm = 30mg/ m3；

    百级取C = 20ppm = 40mg/ m3 。

    计算方法：利用 HVAC系统集中投加时，臭氧发生器选用按以下方法计算：首先计算实际臭氧消毒体积，实际体积由三部分组成V = V1 + V2 + V3，V1洁净区空间体积，V2空气净化系统体积，V3循环时空气损失体积，实际计算过程中V3等于循环系统总风量的1.2%。

   （1）W = C×v/d w：实际选用臭氧发生器的产量，单位为g/h。c：单位体积臭氧投加量。V：实际臭氧消毒体积。d：臭氧衰退系数0.42。

   （2）若设计臭氧浓度按空间浮游菌为5ppm，消毒体积10000m3,送风流量100000m3/h

       V1=10000 m3

       V2 = 忽略不计

       V3 = 100000×1.2% = 1200

       实际臭氧消毒体积V = V1 + V2 + V3 =11200m3

       臭氧投加量W = C×V/d = 5×2×11200/0.4208 = 266.159g/h

              推荐选择臭氧发生器的产量为280g/h.

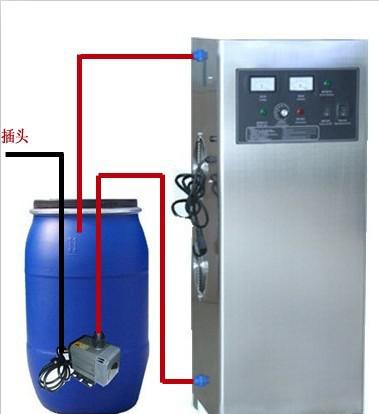

六、臭氧机冷却水按照参考图：
