1000克空气源臭氧发生器HY-025-1000A

1000克空气源臭氧发生器HY-025-1000A

系统总体说明

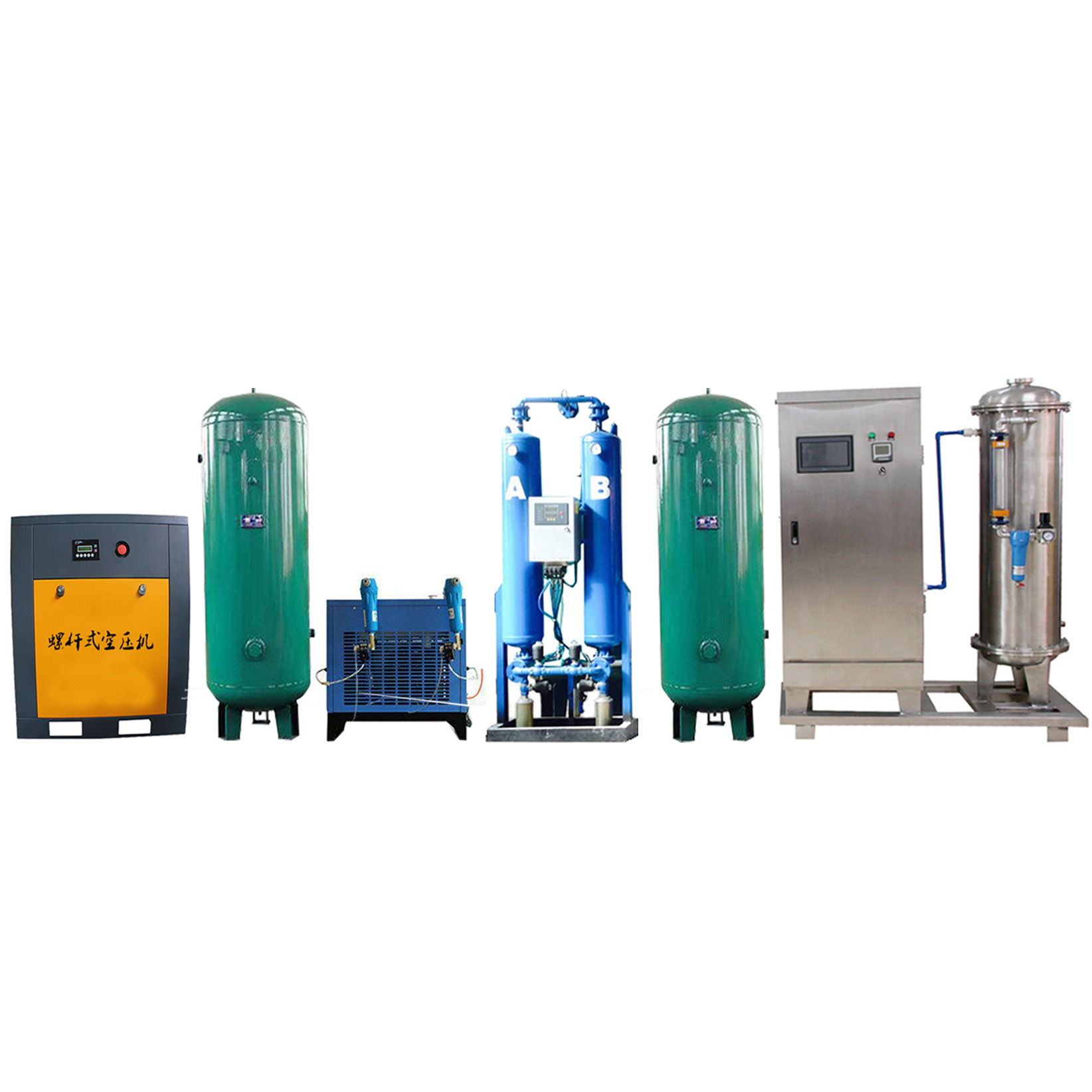

本系统配套产量1000g/h的臭氧发生器1套，采用空气源，外置螺杆空压机、冷干机、精密过滤器、储气罐、可再生吸附干燥机、蜂窝式臭氧发生器等组成。

明细配置清单

1000g/h臭氧系统供货清单及服务范围

各配置参数表

2.1000克臭氧发生器配置链接图（样图）

3、产品特点及性能说明

◆先进的电晕放电技术◆最优化的机械设计

◆先进的IGBT供电单元◆低谐波污染

◆低能耗◆臭氧浓度高、结实耐用◆结构紧凑

◆低维护工作量◆自动化界面控制◆放电体

 臭氧放电室采用石英管放电体，该放电体臭氧产量大，臭氧浓度高，能最大程度的发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键。

4、环境条件及设计条件

  4.1环境条件

  4.1.1 温度: 年平均气温12.1℃，最低温度＞0℃，最高温度38.8℃。

  4.1.2 湿度: 年平均相对湿度61.5%，月平均最高相对湿度85%，月平均最低相对湿度35%。

  4.1.3 大气压: 年平均压力101.59KPa，最高压力104.5KPa，最低压力98.6KPa。

  4.1.4 冷却水: 一般工业自来水。

  4.2设计条件: 臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。

  4.2.1温度: 臭氧发生器设计环境温度范围为0—40℃。

  4.2.2湿度: 臭氧发生器设计相对湿度≦75%。

  4.2.3冷却水温度: 臭氧发生器设计冷却水温度＜30℃。

  4.2.4大气压: 臭氧发生器按标准大气压设计，即大气压为101.3KPa。

  4.3气源条件: 臭氧发生器为空气源，气源露点要求＜-23℃。

  4.4电源条件: 室内有220v/50Hz交流电源，部分臭氧设备同时需要用到380V/50Hz交流电源。

5、臭氧发生器设计、制造和检验标准

5.1 臭氧发生器设计、制造标准

   5.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；

   5.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。

 5.2 臭氧发生器检验标准

   5.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。

6、注意事项及售后服务

注意事项：机械设备必须放置在无油污、空气干净、干燥通风的地方工作，以延长机械设备使用寿命；室内应无易燃易爆气体及导电粉尘，禁止安装在有发生爆炸危险的危险区域。

1．设备质保期

设备保修期为设备出厂之日起一年保修，终身维护；

2．故障排除

①接到用户设备出现故障的信息后，当日给用户明确答复；

②接到服务电话后，本市4小时到达现场，省内其他地市48小时到达现场，省外地市在72小时内可到达用户现场，检修设备保证用户正常使用。

3．其他服务

①建立用户电脑档案，有专用软件协助用户进行设备管理；

②定期提醒用户更换易损件，检查设备及注意事项。

6．质量承诺：

①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。

②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。

③在正常的使用情况下，整机设备使用寿命为6年。

④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围：

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。
